等離子清洗技術與等離子刻蝕技術

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發表時間：2023-08-25

氣體放電產生的低溫等離子體中除了擁有大量的正負粒子之外，還有受激發的原子等高能粒子，這些高能粒子可以促使物質發生變化，進行化學反應，改變物質屬性，廣泛應用于材料處理、醫療衛生、半導休工業等領域。

在集成電路制造業，低溫等離子體的運用幾乎貫穿整個流程?？涛g的步驟需要低溫等離子體的參加才能有效的去除光刻膠，即使在電路制造完成后，整板的清洗和封裝過程中也會使用到低溫等離子體，用于芯片封裝前的清洗。下面就簡單介紹一下等離子清洗和等離子刻蝕技術：

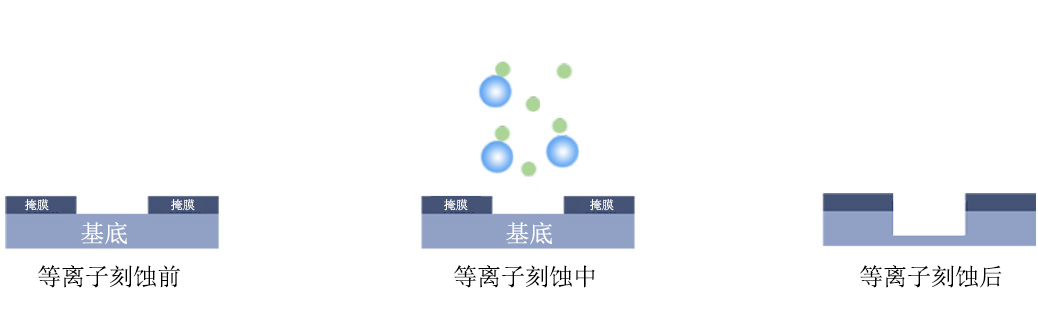

等離子刻蝕技術

刻蝕技術即人為對物件外貌進行特定圖案刻畫、覆蓋薄膜或區域性腐蝕的技術，常用于刻畫微型電子物件等工藝流程，具體有干法及濕法兩種刻蝕形式。濕法刻蝕是利用液體化學試劑進行刻蝕，通過改變?cè)噭┓N類、溶度和溫度調節刻蝕效果。濕法刻蝕作為傳統刻蝕方法，雖成本低，但操作繁瑣、控制難度大；干法刻蝕即等離子刻蝕，利用己制備好的等離子體去轟擊所需加工的材料表面，產生高活性的氣體進行刻蝕。相比濕法刻蝕，干法刻蝕技術可控性高，可實現自動化刻蝕，且無污染，從而廣泛應用于刻蝕單晶硅等半導體材料。其中，根據刻蝕原理的不同，干法刻蝕又可以分為以下三種不同刻蝕方法：

物理性刻蝕又稱作離子濺射刻蝕，是指利用氣體放電產生的等離子體中的離子去轟擊待刻蝕樣品，并使得樣品表面原子溢出。物理性刻蝕過程中，對任意的刻蝕物件均能夠?qū)崿F(xiàn)各向異性刻蝕，且成本低，但刻蝕厚度難以把控，如若離子自由行程過短，還易出現刻蝕物件再沉積的現象。

化學性刻蝕即為采用氣體放電產生的氣相原子（或分子）與待刻蝕物品進行化學反應生成揮發物。相較物理性刻蝕，化學性刻蝕所需成本更高，各向同性，且刻蝕時間長。

反應離子刻蝕既利用了物理性刻蝕的離子轟擊，又利用了化學性刻蝕的化學反應，是兩者的綜合，不僅選擇性高、各向異性好，且刻蝕速率快。其中，最常見的刻蝕裝置為RIE。

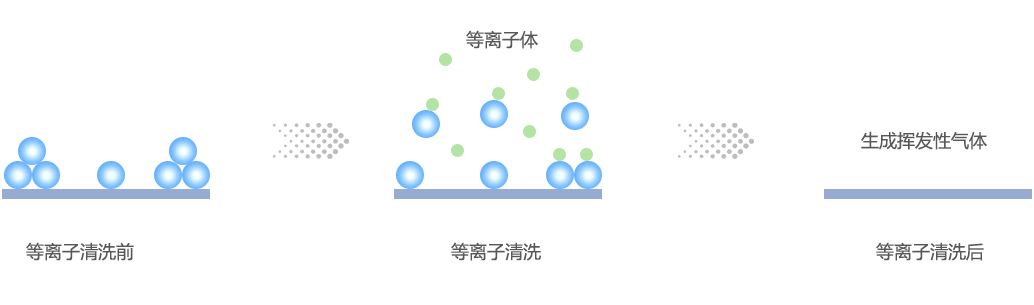

等離子清洗技術

等離子體中因存在大量的活性粒子（自由基、離子以及激發態原子），易與不同材料之間產生化學反應，常用于工業清洗物件。同上述刻蝕方法一樣，清洗技術也包含濕法和干法兩種，利用等離子體去清洗物件屬于后者。其中，工程應用時等離子體清洗過程如下：首先通過射頻源激勵使氣體放電形成等離子態；隨后高能的帶電粒子團開始接近清洗物件，與清洗物物件分子進行反應；最后分子形成氣相，逐漸脫離清洗物件，實現預期的效果。相比傳統的濕法清洗技術，等離子體清洗技術清洗效果更好、易控、無毒，是一種綠色環保的清洗方法。

其中，等離子體清洗方式分類的主要依據有：反應類型、放電氣體種類。按照反應類型不同，其又可以區別為化學反應清洗和物理反應清洗兩種。同刻蝕原理類似，前者是靠帶電粒子團中的高能粒子與被清洗物表面產生化學反應，后者是通過帶電粒子團中的高能粒子去撞擊待清洗物表面。為實現最佳的清洗效果，工程應用中，兩種清洗方式往往會被綜合利用。從放電所用的氣體種類上看，可分為惰性氣體和反應性氣體兩種，前者產生的等離子體常用于物理反應清洗，后者產生的等離子體常用于化學反應清洗。
