空氣等離子清洗對(duì)PE膜表面親水性的影響

文章出處：等離子清洗機(jī)廠家 | 深圳納恩科技有限公司| 發(fā)表時(shí)間：2025-02-20

等離子體是一種電離的類氣體物質(zhì),由部分失去電子的原子和原子團(tuán)電離產(chǎn)生的正負(fù)離子組成,其規(guī)模大于宏觀電中性電離氣體的德拜長(zhǎng)度,其運(yùn)動(dòng)主要受電磁力控制,并表現(xiàn)出顯著的集體行為。等離子體表面處理會(huì)對(duì)材料表面產(chǎn)生腐蝕作用。等離子體中大量的離子、激發(fā)態(tài)分子、自由基等活性粒子作用于固體樣品表面,去除表面原有的污染物和雜質(zhì),并產(chǎn)生腐蝕作用,使樣品表面變得粗糙,形成許多微觀凹坑,增加了試樣的比表面積。提高了固體表面的潤(rùn)濕性能。其次,等離子體表面處理還可以激活材料的表面結(jié)合能,起到交聯(lián)作用。等離子體中粒子的能量在0~20eV范圍內(nèi),而聚合物的鍵能大部分在0~10eV范圍內(nèi)。因此,當(dāng)?shù)入x子體作用于固體表面時(shí),固體表面原有的化學(xué)鍵被打破,等離子體中自由基中的這些化學(xué)鍵形成網(wǎng)狀交聯(lián)結(jié)構(gòu),極大地激活了表面活性。此外,等離子體表面處理允許形成新的官能團(tuán)。如果在排放氣體中引入活性氣體,活性物質(zhì)表面會(huì)發(fā)生復(fù)雜的化學(xué)反應(yīng),引入碳?xì)浠被?、羧基等新的官能團(tuán)。這些官能團(tuán)都是活性基團(tuán),可以顯著提高材料的表面活性。

等離子清洗對(duì)PE膜表面親水性的影響

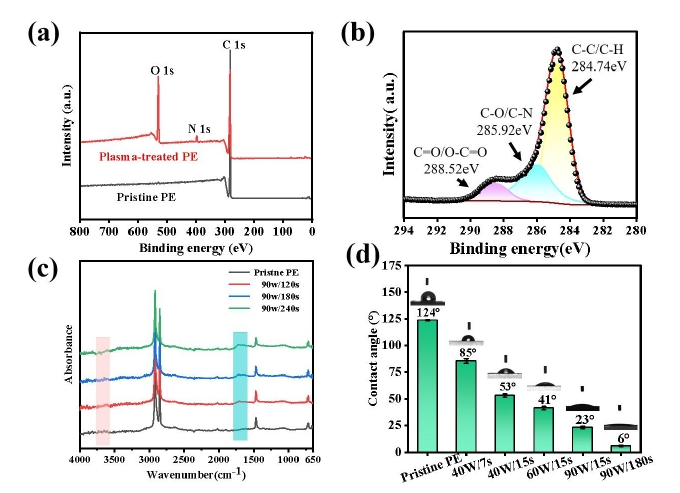

為了獲得具有一定親水性的PE膜,通過(guò)空氣等離子體進(jìn)行清洗處理,為了確定空氣等離子體清洗后的化學(xué)組成,對(duì)等離子體清洗后的PE膜進(jìn)行了XPS和紅外表征。如圖1-1(a)所示,原始PE膜表面僅檢測(cè)到C元素,等離子體處理后的PE膜表面除C元素外,還有O元素和N元素,說(shuō)明空氣等離子體改性后可能在PE膜上接枝了含氧極性官能團(tuán)。

圖1-1 等離子體清洗前后PE膜的化學(xué)組成和浸潤(rùn)性變化

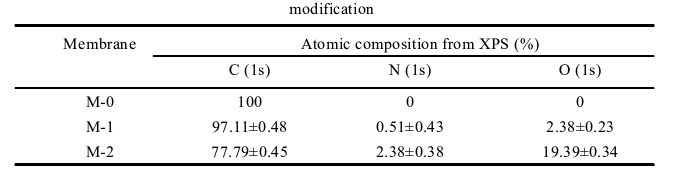

表1-1 不同空氣等離子體清洗程度M-0、M-1及M-2的碳、氮和氧元素含量
不同空氣等離子體改性程度M-0、M-1及M-2的碳、氮和氧元素含量

另外,表1-1還展示了空氣等離子體處理PE膜M-1和M-2的C、N、O元素含量。M-1的氧和氮元素含量分別為2.38%和0.51%,而M-2的氧和氮元素含量分別為19.39%和2.83%。由圖1-2(b)所示,對(duì)空氣等離子體清洗的碳峰(C1s)進(jìn)行分峰處理,發(fā)現(xiàn)在285.92eV(C-O/C-N)和288.52eV(C=O/O-C=O)處存在額外的峰,證明在等離子體清洗的PE膜上存在含氧官能團(tuán)。如圖1-1(c)所示為空氣等離子體清洗前后PE膜的紅外測(cè)試表征,原始PE膜的特征峰位于1490cm^-1處,與亞甲基(-CH2-)的彎曲振動(dòng)有關(guān),對(duì)于等離子體處理的PE膜,在3608cm^-1和1710cm^-1觀察到新的峰,分別對(duì)應(yīng)羥基的振動(dòng)吸收峰和羧酸的C=O拉伸振動(dòng)吸收峰,證實(shí)了等離子體清洗后接枝了含氧官能團(tuán)。隨著等離子體處理程度的加深在1720cm^-1處C=O吸收峰的峰強(qiáng)變大,進(jìn)一步說(shuō)明提高等離子體處理參數(shù)在PE膜表面接枝的含氧官能團(tuán)增多。這是由于等離子體清洗PE膜時(shí),表面所生成的自由基與空氣中的氧和氮接觸后反應(yīng),在PE膜上接枝了含氧及含氮基團(tuán)。圖1-1(d)展示了原始PE膜和不同等離子體清洗參數(shù)改性PE膜的潤(rùn)濕性能?？梢钥闯鼋?jīng)過(guò)等離子體處理后PE膜表面能大大提高,表面的親水性能得到顯著改善,用靜態(tài)接觸角來(lái)表征處理前后膜表面親水性的變化,未處理的PE膜接觸角為124°,經(jīng)等離子體清洗之后接觸角逐漸減小,其中上表面處理參數(shù)40w/7s的水接觸角為85°,下表面處理參數(shù)90w/180s的水接觸角為6°。原因是等離子體清洗去除了PE膜表面的弱邊界層,使表面產(chǎn)生起伏,變粗糙,并伴有化學(xué)鍵的斷裂,形成自由基,因?yàn)榭涛g作用,材料表面的粗糙度增加,增加了材料的比表面積,從而有利于親水潤(rùn)濕。
